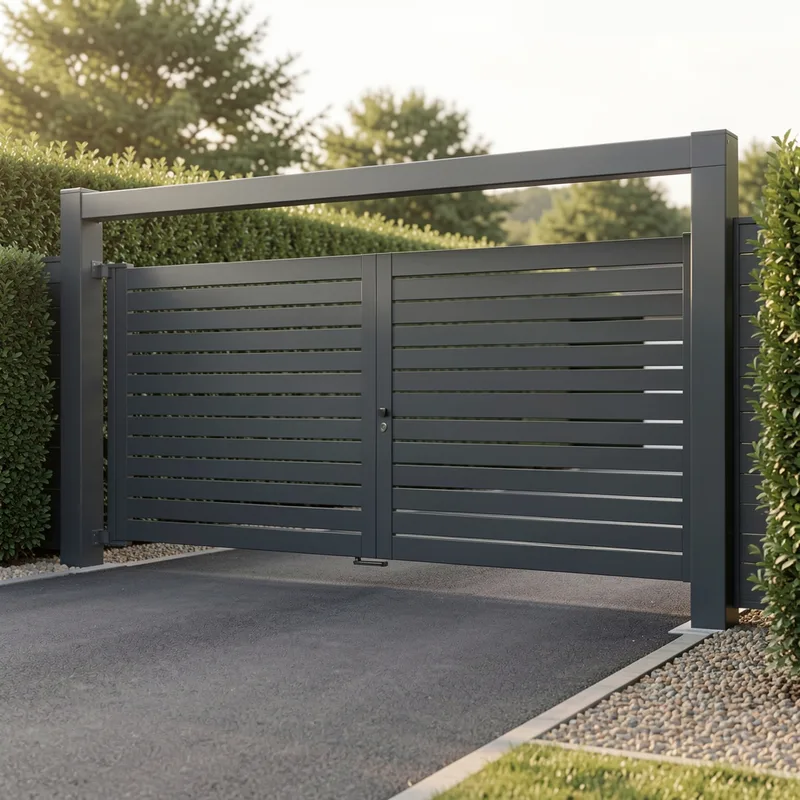

Un portail autoportant coulisse au-dessus du passage sans jamais toucher le sol : le tablier repose sur deux chariots à roulements fixés sur une longrine latérale, et la partie qui dépasse derrière les poteaux sert de contrepoids. Aucun rail, aucun seuil, aucun obstacle à balayer. Le prix de cette liberté se paie en génie civil.
Le principe du contrepoids, seule vraie particularité
Le nom dit l’essentiel : le tablier se porte lui-même. Là où un coulissant classique roule dans un profilé scellé en travers de l’entrée, le portail autoportant franchit l’ouverture en porte-à-faux, comme une poutre en console. Sa stabilité vient du seul équilibre entre la partie qui survole le passage et celle qui reste en arrière.
Cette partie arrière porte plusieurs noms selon les fabricants : contrepoids, queue, section de compensation. Sa fonction ne change pas. Plus le passage est large, plus elle s’allonge pour maintenir le centre de gravité entre les deux chariots.
Les organes qui portent la charge
Un ensemble autoportant se réduit à six pièces, et chacune travaille en permanence :
- une poutre-rail en acier galvanisé ou en aluminium, soudée sous toute la longueur du tablier ;
- deux chariots à galets sur roulements, fixés sur la longrine, dont l’entraxe fixe le porte-à-faux admissible ;
- un galet de guidage supérieur, monté sur le poteau de réception, qui reprend le dévers ;
- un sabot de réception en extrémité, qui soulage le tablier une fois le portail fermé ;
- deux butées mécaniques d’arrêt, en ouverture et en fermeture ;
- une crémaillère et son opérateur, lorsque l’ensemble est motorisé.
Poser le sabot trop bas laisse le tablier travailler en flexion pure toute l’année : les chariots encaissent des efforts non prévus, et le frottement contre le poteau de guidage suit rapidement.
Ce que le sol cesse de supporter
Sur un coulissant sur rail, le poids descend verticalement dans le seuil, réparti sur toute la course. Sur un autoportant, il se concentre sur deux points et devient un moment de renversement appliqué à la fondation. Un tablier de quatre cents kilos débordant de trois mètres exerce ainsi une bascule sans commune mesure avec son simple poids.
Calculer la longueur d’un tablier autoportant
La réponse tient en une addition : la longueur hors tout du tablier vaut la largeur du passage augmentée du contrepoids, et le dégagement le long de la clôture doit égaler cette longueur, sans le moindre obstacle.
Passage, contrepoids et refoulement
Le contrepoids représente couramment de 40 à 50 % de la largeur du passage, selon le chariotage et la masse du tablier. Trois valeurs se vérifient avant toute commande :
- la largeur libre entre poteaux, mesurée au sol et non sur le plan ;
- la longueur hors tout du tablier autoportant, contrepoids compris ;
- la longueur de refoulement dégagée, sans regard de compteur ni poteau béton.
Le projet cale presque toujours sur la troisième : une entrée de 4 m réclame près de 6 m de dégagement latéral, et un compteur d’eau posé à un mètre de l’axe condamne la solution.
Les largeurs courantes, de 3,50 m à 6 m
Les kits du marché se déclinent par paliers, et le calcul se transpose sans difficulté :
- un passage de 3 m demande un tablier d’environ 4,30 m ;
- une largeur de 3,50 m tourne autour de 5 m hors tout ;
- une entrée de 4 m réclame de 5,60 à 6 m ;
- un passage de 5 m monte à 7 m et davantage ;
- une ouverture de 6 m dépasse 8,50 m de tablier.
Au-delà de six mètres, la flèche du porte-à-faux devient le facteur limitant : poutre-rail renforcée, entraxe augmenté, longrine allongée. Les zones d’activité franchissent ce seuil, les maisons individuelles rarement.
Autoportant ou coulissant sur rail : ce qui départage
Le choix se joue sur le terrain, pas sur le catalogue. L’autoportant gagne dans quatre cas précis :
- terrain enneigé ou soumis au gel, où un rail se remplit de glace ;
- sol souple, remblai récent ou zone sujette au tassement différentiel ;
- passage traversé par un écoulement d’eau, une grille ou un caniveau ;
- accès carrossable lourd, où un rail scellé se déformerait sous les essieux.
Le rail au sol garde des arguments solides :
- fourniture et pose nettement moins coûteuses à largeur égale ;
- capacité de charge supérieure pour un tablier plein ;
- réglage plus simple, pièces plus répandues, dépannage plus courant ;
- refoulement égal à la largeur de passage, sans supplément de contrepoids.
L’entraînement ne change pas d’une famille à l’autre : crémaillère et pignon restent identiques, comme détaillé dans le guide de la motorisation d’un portail coulissant.

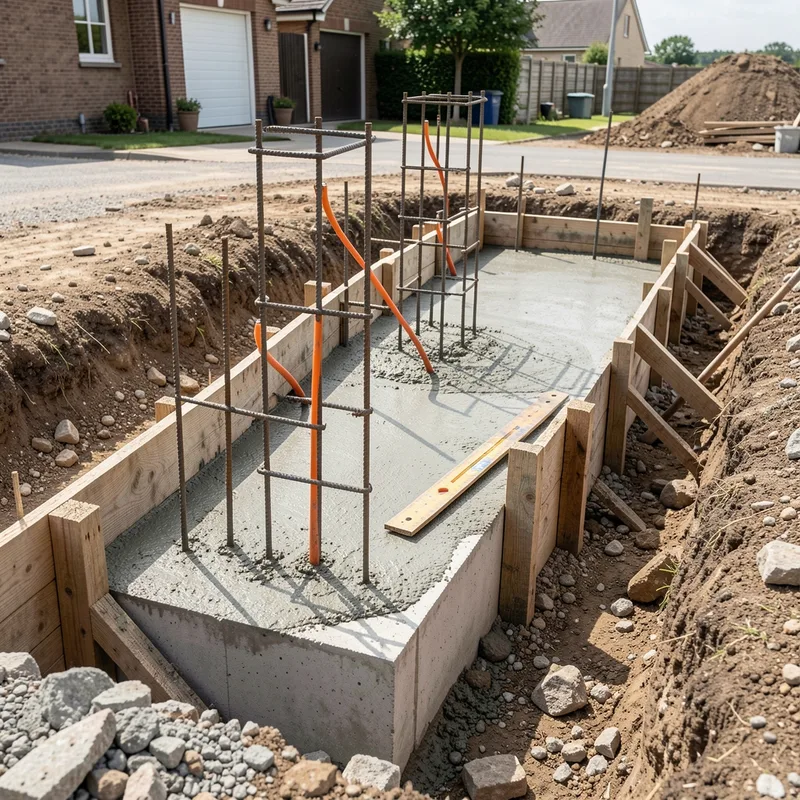

La longrine, pièce maîtresse du chantier
Une installation autoportante se décide avant la livraison du portail. La longrine latérale reprend l’intégralité des efforts, et aucun réglage ultérieur ne rattrape une fondation sous-dimensionnée.
Dimensionner et ferrailler
Le fabricant du chariotage fournit un plan de fondation : longueur, largeur, profondeur, position des platines, nature des scellements. Ce plan prime sur toute habitude de maçon. Quatre principes reviennent systématiquement :
- coulage hors gel, à une profondeur adaptée à la région et au sol ;
- armature continue, ligaturée et enrobée sur toute la périphérie ;
- longueur couvrant au minimum la course complète des deux chariots ;
- surface supérieure dressée à la règle, de niveau dans les deux sens.
Un défaut de planéité de quelques millimètres sur la platine arrière se traduit par plusieurs centimètres d’écart en extrémité de tablier, et le portail ferme de travers.
Fourreaux et réservations
Les gaines se posent avant la coulée, jamais après. Le tracé anticipe l’alimentation de l’opérateur, les deux paires de photocellules et l’éclairage éventuel. Une réservation laissée vide évite une tranchée dans un enrobé neuf le jour où un digicode s’ajoute au projet, comme décrit dans le dossier sur le contrôle d’accès d’un portail.
Motoriser un portail autoportant
L’automatisme reprend les composants d’un coulissant classique : opérateur au sol, crémaillère vissée sous la poutre-rail, centrale, fins de course, photocellules et émetteurs. La différence tient au réglage, plus sensible, et au dimensionnement, plus exigeant.
Dimensionner l’opérateur
Deux valeurs commandent le choix : la masse réelle du tablier et le nombre de cycles quotidiens. Un tablier autoportant pèse plus lourd que son équivalent sur rail, contrepoids compris, et un opérateur choisi au ras de sa charge admissible déclenche ses protections thermiques dès l’été.
Le jeu entre pignon et crémaillère se règle au millimètre, la crémaillère reposant sur le pignon sans que le poids du tablier ne pèse sur le réducteur. Un serrage excessif produit un grincement continu, un jeu trop généreux des sauts de dents au démarrage : sur un tablier long, ce réglage se contrôle en plusieurs points de la course. Les organes de commande suivent les règles de tout accès motorisé, du récepteur radio aux émetteurs traités dans l’article sur le remplacement d’une télécommande de portail.
Sécurité et conformité de l’ensemble motorisé
L’ouvrage fini, portail et automatisme réunis, relève de la norme européenne EN 13241:2003+A2:2016, « Portes et portails industriels, commerciaux et de garage : norme produit, caractéristiques de performance ». La décision d’exécution (UE) 2019/436 de la Commission du 18 mars 2019 la classe parmi les normes de type C au titre de la directive Machines 2006/42/CE. Le marquage CE porte sur l’installation complète et mise en service, pas sur l’opérateur sorti de son carton.
Trois textes complètent ce cadre, chacun sur un volet distinct :
- EN 12453:2017+A1:2021, « Sécurité à l’utilisation des portes motorisées », pour la protection des personnes ;
- EN 12604:2017+A1:2020, exigences et méthodes d’essai des aspects mécaniques ;
- EN 12635:2002+A1:2008, « Installation et utilisation », publiée au Journal officiel de l’Union européenne le 8 septembre 2009.
Un détail juridique mérite attention : la décision (UE) 2019/436 précise que la publication de la référence à EN 13241 ne concerne pas la référence à EN 12453:2000, dont l’application ne confère pas présomption de conformité. La version historique de 2000 ne suffit donc plus. Le cadre évolue encore : le règlement (UE) 2023/1230 du 14 juin 2023 relatif aux machines remplace la directive 2006/42/CE et s’appliquera obligatoirement à partir du 20 janvier 2027, selon la Commission européenne.

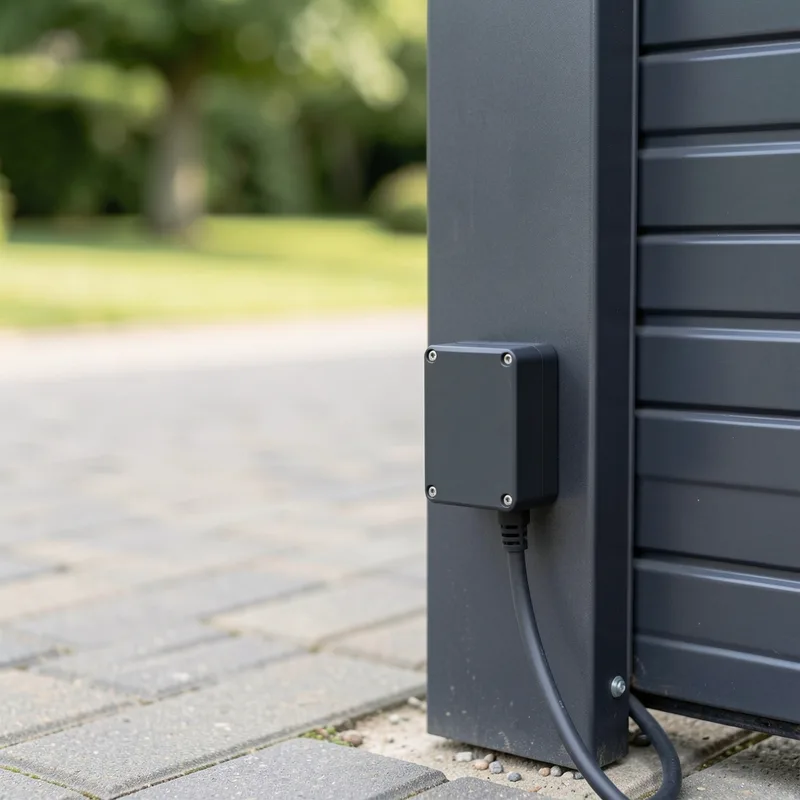

Sur le terrain, le coulissant autoportant crée une zone dangereuse propre : l’espace entre le tablier en mouvement et la clôture, côté refoulement. Deux paires de photocellules, un capotage des chariots et une détection d’effort bien réglée couvrent l’essentiel. Augmenter la force de poussée pour vaincre un point dur transforme la sécurité en risque.
Transformer un coulissant sur rail en autoportant
La demande est courante, la réponse rarement favorable. Le tablier d’un coulissant sur rail dépasse à peine la largeur de passage, quand l’autoportant réclame son contrepoids. Sa traverse basse n’est pas une poutre-rail calculée pour la flexion.
Trois vérifications tranchent avant tout devis :
- la longueur hors tout du tablier existant, comparée à la largeur du passage ;
- la présence d’une poutre-rail compatible avec le chariotage envisagé ;
- l’existence d’une longrine capable de reprendre le moment de renversement.
La conversion revient donc à changer le tablier et à couler une fondation neuve, soit le coût d’une installation complète. Le calcul penche alors vers un portail conçu autoportant dès l’origine, ou vers un retour au battant présenté dans le guide de la motorisation d’un portail battant.
Entretien, dérives courantes et lecture d’un devis
Un autoportant bien posé se signale par son silence. Quatre gestes annuels le maintiennent :
- contrôler le serrage des platines de chariots ;
- nettoyer les lentilles des photocellules ;
- vérifier la hauteur du sabot de réception ;
- tester le débrayage manuel avant la première coupure de courant.
Deux dérives reviennent avec les années. Le tassement de la longrine fait frotter l’extrémité du tablier au sol : le rattrapage se joue au réglage des platines, jusqu’à épuisement de la course disponible. Les roulements des chariots, exposés aux poussières et aux projections, se remplacent avant de lâcher un dimanche de janvier.
Côté budget, un devis se lit en trois blocs : la fourniture du tablier et de son chariotage, le génie civil compté au mètre linéaire de longrine, enfin l’automatisme et ses organes de sécurité. Le deuxième pèse plus lourd que prévu, alors qu’il n’apparaît jamais sur une fiche produit. Prochaine étape : faire mesurer le refoulement réel et exiger le plan de fondation du fabricant avant de signer. Les autres solutions d’automatisation d’un accès sont regroupées dans la rubrique motorisation de portail.
